一、用途及特点

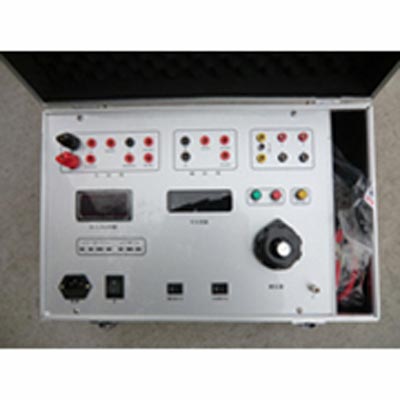

JDS2000型继电保护试验箱是我公司2000年开发的又一新型继电保护试验设备，该设备在主体不变的情况下，重量仅为10公斤，采用不锈钢或塑铝机箱，美观牢固，减震性能良好。采用双碳刷调压器（即双面调调压器），大旋钮调节负载较重的交直流电压、电流，小旋钮调节负载较轻的交直流电压、电流，可两路同时输出。采用0.5级数字表，高精度传感器，测量精确，采用六位数显电秒表，可满足时间测量，实为继电保护工作人员外出作业的良好工具。

二、主要技术特性：

1．输入电源：AC220V±10%   50Hz

2．标称容量：1KVA(可根据要求增加或减小容量)

3．输出：

  主回路：AC  0-250V（3A）

 （大旋钮调节） 0-500mA（20V）串电阻

           0-10A（20V）串电阻

           0-100A（15V）

       DC   0-350V（3A）

           0-10A（20V）

           0-500mA（15V）串电阻

    辅回路：

 （小旋钮调节） AC0-250V（1A）

           AC0-20V（1A）

      DC    0-350V（1A）

4．测量范围：

测电压范围： 0-500.0V（直测）

测交流电流范围：0-500mA（直测）

           0-10.00A（分流器输入）

测时间范围：0-999.999S（分辨率为1mS）

5．标准度：测量标准为0.5级

6．外形尺寸：272mm*172mm*262mm

7．重量：12Kg

8．使用环境温度：-20℃-45℃
